基于RC控制的拼接屏硬件設計

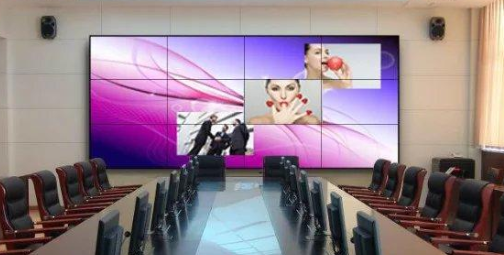

拼接屏是安裝在墻壁上，形成一塊大屏幕，操控整個大屏幕是用戶的一個難題。如何能夠讓用戶對產品使用起來更加舒適？這顯然成為設計人員需要考慮的問題。從用戶使用角度考慮，在超大圖像的應用方面，各項技術是“各花入各眼”，在不同的領域發揮著各種不同的優勢。杰安創科技提出了兩種設計方案，方案1是通過PC 軟件工具對拼接屏PD發送控制指令，來達到整體控制和局部控制的目的；方案2通過RC對PD 進行紅外遙控操作。對提出的兩種方案進行綜合考量后，杰安創公司采用方案2。RC對PD 進行OSD菜單操控，這樣對當前激烈競爭的市場占有也會有更大的把握，對用戶的實際要求也更加有信心。針對提出的第2種方案會對市面上不同用戶的需求使用起來更加簡單，所以會按照RC控制拼接屏的應用方法進行設計，同時提出一種通過RS232指令控制對整面拼接墻進行ID控制的應用。拼接屏的硬件設計如下：
本拼接屏硬件設計主要模塊分為電源模塊、GPIO擴展控制模塊、圖像處理器Scaler IC模塊、RS232信號傳輸模塊、IR 線路模塊、信號接口模塊，以及信號分配器模塊。電源模塊主要負責將220V 電源轉成12V、5V、3.3V、1.8V、1.15V，以便提供給不同IC進行供電。12V主要為液晶面板提供電源，5V主要為拼接屏的USB電源提供電源，3.3V為大部分電路或上拉電阻提供電源，1.8V主要為暫存設備提供電源，1.15V主要為Scaler IC提供電源。GPIO擴展控制模塊主要針對Scaler IC GPIO口不足而進行擴展應用，它負責GPIO口控制。圖像處理器Scaler IC模塊主要負責對信號進行圖像處理、功能應用、顯示控制等處理。RS232 信號傳輸模塊主要負責對控制指令的傳輸和轉接，以便完成整個拼接屏指令功能控制。IR 線路模塊主要負責RC 的信號傳輸，以便于對整個拼接屏的控制。信號接口模塊主要信號的輸入與輸出處理。信號分配器模塊主要是通過分配器IC 進行將HDMI 信號進行輸入輸出處理。
