典型拼接屏系統網絡架構
一個典型的拼接屏系統包含拼接屏、各類型解碼器、接入服務器、業務服務器、注冊服務器、PC 控制端、硬盤錄像機、模擬槍、網絡槍等。

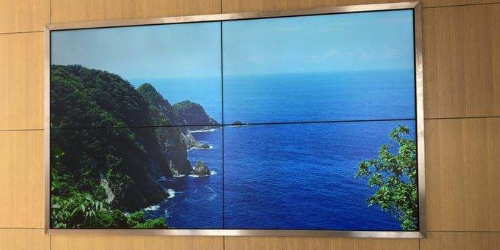

拼接屏：由若干單套顯示單元組合拼接成電視墻，支持接入各種類型視頻信號，如HDMI、DVI、RGB 信號。目前主流采用的拼接屏有DLP拼接屏、液晶拼接屏、LED拼接屏。
解碼器：主要接收接入服務器的控制指令，內部邏輯處理后，實現視頻圖像顯示、縮放、分割、漫游、拼接等功能。根據輸出視頻信號的類型可分為HDMI、DVI、RGB解碼器等。
接入服務器：運行接入服務，接收業務服務器的標準接入指令，調用解碼器SDK（Software Development Kit，軟件開發工具包）實現相應的指令功能。為了提高可用性、降低故障率，拼接屏系統可根據使用場景部署兩個及以上接入服務器，實現主從備份與接入指令分流。一個接入服務器也可根據解碼器類型部署相應的接入服務。
業務服務器：運行業務服務，主要接收PC 控制端的業務指令，經業務邏輯處理轉換為標準接入指令，通過網絡傳送至接入服務器。
注冊服務器：運行注冊中心服務，如Zookeeper、Consul等中間件。注冊中心支持除接入服務注冊和業務服務訂閱功能外，還具備對接入服務（服務提供者）節點的健康狀態檢測功能，這樣才能保證注冊中心服務緩存的接入服務節點都是可用的。
PC 控制端：控制軟件安裝在此PC 機上，進行參數設置、系統管理、操作控制、信號顯示等。支持TCP/IP 協議，通過網絡連接將業務指令傳送至業務服務器。
