技術規格
顯示屏
對角線尺寸
22英寸
面板類型
a-Si TFT-LCD
分辨率
1920 x 1080

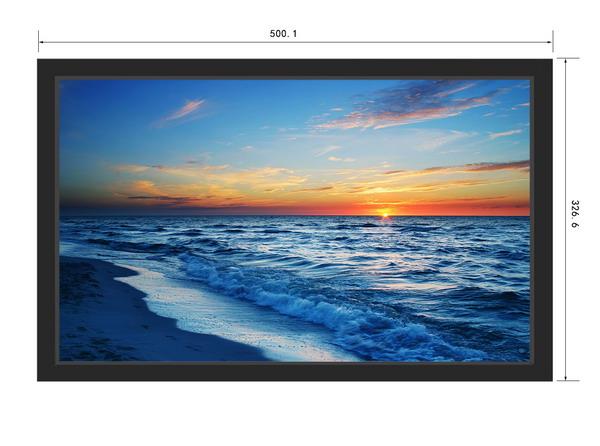

設備尺寸(HxVxD)
500.1x326.6x46mm
顯示尺寸(HxV)
473 x 297mm
亮度(典型值)
300cd/m2
靜態對比度
3000:1
可視角度 (水平/垂直)
178/178
響應時間
8ms
色數
8 bit - 16.7M
色域(NTSC)
72%
行頻
30kHz ~ 81kHz
點距
0.08275mm(H) x 0.24825mm(V)
場頻
48Hz ~ 75Hz
動態對比度
10,000:1
連接性
視頻輸入
HDMI，DVI，VGA，AV
電源
電源
AC 100 - 240 V~ (+/- 10 %), 50/60 Hz
待機功耗
小于 0.5W
功耗
最大值:60W, 典型值:30W
重量
設備重量
6kg
含包裝重量
7kg
工作環境
溫度
-20℃~ 60℃
濕度
10℃~80℃
特征
特征
金屬邊框
防刮傷鐵殼
無公害烤漆硬件
色彩較準軟件
自動信號源切換
44%防眩光屏幕智能散熱系統
散熱保護設計
溫控風扇自動背光系統
隨環境亮度自適應調節背光，節約能耗
減少液晶屏發熱、提高整機可靠性；
有效解決眼疲勞，便于長期監控系統控制方式
中英文語言切換
對比度、亮度、清晰度一致
信源瀏覽、色溫調節、運行狀態顯示
認證
安全管理體系
FCC (USA)
CE-LVD
CE-EMC安規
CCC (China) : GB4943.1-2011
質量管理體系
CE (Europe) EN55022, EN55024
CCC(China) :GB9254-2008, GB17625.1-2012
ISO9001：2008
配件
隨機包含
快速安裝指導，保修卡，
信號線，電源線安裝方式
掛架/底座
液晶拼接屏發展趨勢
突出的市場表現使大屏產業從業企業品牌意識和資本市場運作意識的全面覺醒。近三年來，大屏企業用于品牌營銷資源總量急劇增加，在資本市場的運作努力也不絕于耳。更多的成熟品牌選擇了在適當的產業時期，通過以技術積淀為基礎、以服務能力為龍頭，圍繞著企業長遠發展布局品牌戰略和資本戰略的發展方向。
一方面，三星SDI等上游面板資源的有限性，決定了實力、預期銷量、甚至是積壓承受能力，將決定一個企業擁有多大的談判籌碼。一些資源少、品牌小的企業可能面臨無DID屏可下鍋的窘迫境地。
另一方面，多方大品牌的集體進入，改變了原有產業的品牌格局，也改變了客戶選擇產品的標準。部分客戶可能更傾向于具有良好口碑和市場美譽度的國際知名品牌。在這樣的背景下，即便整個液晶拼接市場在高速增長，但是對于個別企業則可能意味著自有品牌產品的銷路逐漸縮小。尤其是依靠各地渠道商、集成商的銷量會被大品牌搶占相當一部分。
不過，對于液晶拼接市場的開創者中的中小企業也不必過于悲觀。對于這類企業，多年的從業歷史，更多的表現在客戶資源的積累上，轉型成純粹的項目集成商，在大型項目的集成技術、客戶需求的解決能力和系統應用軟件開發能力上加強建設，努力成為一個基于大屏幕顯示系統的信息化工程的綜合集成商、工程商和承包商，依然大有可為。
三星電子液晶拼接產品渠道的更迭、不同品牌在PID、slcd、HDID和DID陣營間的左右變化、更多新興品牌的加盟，已經可以看到液晶拼接墻市場現有產業格局的巨大不穩定性。尤其是新興加盟廠商的強大后臺背景，更是令人們對液晶拼接市場的未來發展過程中可能從在的巨大產業波動的可能充滿猜測。
液晶拼接市場在技術陣營上多方參與，在技術發展上快速進步，在品牌陣容上不斷出新。這些不確定的產業因素的搖擺力量必然成為決定液晶拼接墻產業走向的重要原因。
拼接屏在商場中的應用
大型超市、百貨商場、專賣店等大型場所經常會有一些打折、活動等信息，液晶拼接屏以其超大屏幕、全高清等優點可以讓這些令人興奮信息無論在多大的場所、空間都脫穎而出，展示給每一位光顧的客戶，從而促進消費;于此同時，窄邊、超窄邊、無縫大屏幕液晶拼接系統還可以在以上大型場所進行廣告宣傳，讓畫面生動艷麗、明亮細膩的顯示，即使在繁忙的商場中也能從嘈雜的環境中脫穎而出，緊緊抓住新客戶的注意力，帶來更多新商機!
液晶拼接屏應用分析：
1、 超大、高清液晶拼接視頻墻可以完美的展示所有商場產品，無論是在哪個區域、空間、角度都能很好的吸引消費著眼球，方便用戶購物需求;
2、 播放產品打折、活動等信息，吸引更多用戶去消費，從而給商場帶來更多效益;
3、商場人流量較大，可以以其卓越、完美的畫面播放商家產品、或是企業廣告，給商場帶來額外的廣告效益。
液晶拼接屏功能簡介
TMC系列大屏幕拼接器是應用在windows XP操作系統下，提供高分辨率的Windows圖形顯示環境，可使windows桌面擴展至64個顯示屏，多屏系統的結構可能安排成任意矩形形式。系統將單一顯示器的分辨率進行有效疊加，實現了更大畫面尺寸和更大圖像解析度。
大屏幕系統專門針對液晶拼接進行了系統優化，它將目前卓越的DID高清晰度、高亮度與高色域的液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等合為一體，形成一個擁有高亮度、高清晰度、低功耗、高壽命，先進的液晶拼接幕顯示系統。所有的輸入信號可以自由的顯示在顯示墻窗口中，全面支持圖像的跨屏、漫游、畫中畫、疊加、縮放等顯示應用功能。
無縫拼接屏特點說明：
輸出通道：一臺多屏拼接器支持64屏輸出顯示,每通道支持高達1920×1080分辨率。
邊緣屏蔽技術：對液晶拼接顯示邊緣進行調整，支持自然的遮擋模式和完全的分割顯示模式。
針對液晶顯示器的16：9設計：本產品完全針對液晶顯示屏的16：9畫面格式，進行分辨率優化，支持1366×768和1920×1080全高清視頻。
液晶拼縫：產品實現了 7.3mm的邊框寬度，在大尺寸的拼接應用中，能夠提供比以往更為理想的拼接顯示效果;
實時活動視頻輸入顯示：可支持128路標清VIDEO信號輸入，16路高清VIDEO輸入，64路VGA信號輸入，能以窗口方式完全實時顯示NTSC/PAL/SECAM等多種制式的視頻信號;
信號疊加：各種類型的圖像信號可在高分辨率無縫單一邏輯屏上以窗口方式任意位置顯示，并可自由移動、任意縮放;
兼容性：兼容32位Windows應用，支持多種語言顯示。
液晶拼接系統組成：液晶拼接屏、多屏拼接處理器、矩陣。
無縫拼接屏技術的重要說明
無縫拼接屏技術是一種高要求的投影顯示技術，能夠實現多屏幕圖像融合在一起，并且使拼接間隙達到超窄，甚至達到基本重疊。無縫拼接屏大屏幕不僅要求有完整的超大屏幕，而且對大尺寸圖像的投影要求特殊。
無縫拼接屏大屏幕系統的總體硬件結構是整個智能網格可視化平臺系統的核心，通過該系統可以顯示所有子系統圖像。4臺主機在大屏幕后面連接，其中兩臺配有智能電網可視化平臺和個人視頻。兩臺筆記本電腦分別負責新能源視頻和手持電源、智能家居顯示，其中手持電源主機需要通過無線網絡連接將4G網卡接入到外部網絡無線攝像機屏幕、新能源視頻主機和7臺無線攝像機。大屏幕的前端與激光指針、移動電話終端、Ipad和無線麥克風連接。
無縫拼接屏大屏幕通過多屏幕切換接口與無縫拼接大屏幕連接，使多個主機接口能夠在大屏幕上快速平滑地切換，并且第三方多屏幕切換插件部署在智能電網可視化平臺服務器上，通過第三方插件容易實現多屏幕系統自動切換功能。
